DỊCH VỤ LẮP ĐẶT HỆ THỐNG ĐƯỜNG ỐNG KHÍ NÉN CHO MÁY CNC

Đối với máy CNC, khí nén không chỉ đơn giản là nguồn khí để vận hành thiết bị. Áp suất, lưu lượng, độ sạch và độ ổn định của khí tại điểm sử dụng đều có thể ảnh hưởng trực tiếp đến khả năng vận hành của máy.

Pandora cung cấp dịch vụ khảo sát, thiết kế và lắp đặt hệ thống đường ống dẫn khí nén cho máy CNC, tập trung vào việc xây dựng tuyến ống phù hợp với yêu cầu kỹ thuật của từng nhà máy.

1. KHẢO SÁT NHU CẦU KHÍ CỦA MÁY CNC

Trước khi thiết kế đường ống, cần xác định:

• Áp suất làm việc yêu cầu của máy

• Lưu lượng khí tiêu thụ

• Số lượng máy CNC

• Khoảng cách từ nguồn khí đến từng máy

• Khả năng mở rộng thêm máy trong tương lai

• Vị trí máy nén khí, bình tích áp và hệ thống xử lý khí

• Yêu cầu về độ sạch và độ khô của khí

Không nên lựa chọn đường kính ống chỉ dựa trên kích thước đầu vào của máy. Lưu lượng, chiều dài tuyến ống và tổn thất áp suất mới là những yếu tố quan trọng khi thiết kế.

2. THIẾT KẾ ĐƯỜNG ỐNG

Hệ thống có thể được thiết kế theo dạng đường ống chính – nhánh phân phối – đường cấp đến từng máy.

Khi thiết kế cần kiểm soát:

• Đường kính ống theo lưu lượng thực tế

• Vận tốc dòng khí

• Tổn thất áp suất trên đường ống

• Tổn thất tại co, tê, van và các phụ kiện

• Chiều dài tuyến ống

• Vị trí các điểm lấy khí

• Khả năng mở rộng hệ thống

Đối với nhà máy có nhiều máy CNC, hệ thống đường ống vòng (ring main) có thể được xem xét để giảm chênh lệch áp suất giữa các khu vực và tăng khả năng cấp khí ổn định.

3. KIỂM SOÁT NƯỚC NGƯNG

Một trong những vấn đề kỹ thuật thường bị bỏ qua là nước ngưng trong đường ống khí nén.

Đường ống cần được bố trí phù hợp để hạn chế nước ngưng đi trực tiếp đến thiết bị sử dụng.

Tùy cấu hình hệ thống có thể bố trí:

• Độ dốc đường ống

• Drain leg / điểm xả nước ngưng

• Van xả nước

• Bộ lọc tách nước

• Bộ sấy khí

• FRL tại điểm sử dụng

Đặc biệt, vị trí lấy khí nên được bố trí hợp lý so với đáy tuyến ống để hạn chế việc đưa nước ngưng vào máy CNC.

4. VẬT LIỆU ĐƯỜNG ỐNG

Tùy yêu cầu hệ thống, Pandora có thể tư vấn lựa chọn:

• Ống nhôm chuyên dụng cho khí nén

• Ống thép mạ kẽm

• Ống inox

• Các loại ống kỹ thuật phù hợp với áp suất và môi trường làm việc

Việc lựa chọn vật liệu cần xem xét đồng thời áp suất, nhiệt độ, môi trường, độ sạch khí, khả năng ăn mòn và phương pháp kết nối.

5. HỆ THỐNG ĐẤU NỐI TẠI MÁY CNC

Tại mỗi máy có thể bố trí:

Van khóa → bộ lọc → điều áp → đồng hồ áp suất → bộ bôi trơn nếu thiết bị yêu cầu → điểm kết nối máy.

Không phải thiết bị nào cũng cần bộ bôi trơn. Việc sử dụng dầu bôi trơn không đúng yêu cầu có thể ảnh hưởng đến một số thiết bị và ứng dụng sử dụng khí sạch.

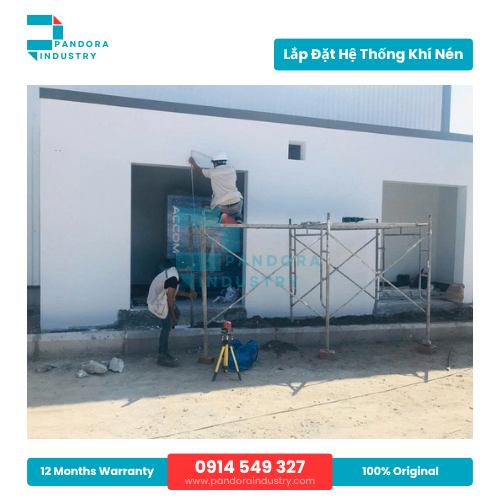

6. LẮP ĐẶT VÀ KIỂM TRA

Sau khi hoàn thiện đường ống, cần kiểm tra:

• Độ kín của hệ thống

• Áp suất làm việc

• Lưu lượng tại các điểm sử dụng

• Tổn thất áp suất

• Tình trạng nước ngưng

• Độ chắc chắn của giá đỡ

• Các mối nối và van

• Khả năng đáp ứng khi nhiều máy hoạt động đồng thời
